午夜影院国产精品_中文AV无码AV日韩AⅤ_日本文字幕a∨在线观看_国产?V无码专区亚洲?V手机麻豆_美女跪下吃j8视频_一本到高清视频不卡dvd日本_99久久免费只有精品动漫_国产欧美在线视频免费_综合色区国产盗摄_狠狠躁夜夜躁人人爽天天69不卡

懸臂輥的制造方法

2020-12-23

次

懸臂輥鍛造工藝：加熱鋼錠至1200～1250℃，保溫時(shí)間7～9小時(shí)；然后鍛造成輥坯，并對(duì)輥坯進(jìn)行熱處理和車削加工；冶煉工藝：按照上述化學(xué)組分及其重量百分比配置鋼材原料，在電弧爐中進(jìn)行初步熔煉，熔煉完成后將鋼水置于精煉爐中對(duì)鋼水進(jìn)行精煉，精煉溫度為1590～1650℃；檢測(cè)并調(diào)整各化學(xué)組分含量至合格后，調(diào)節(jié)溫度至1500～1560℃出鋼，采用模鑄形式澆注成鋼錠；

調(diào)質(zhì)淬火處理及機(jī)械加工：得到的輥坯進(jìn)行調(diào)質(zhì)淬火處理;該調(diào)質(zhì)脆火處理的淬火溫度970～990℃，淬火時(shí)間8～14h，回火溫度580℃～630℃，回火時(shí)間10～20小時(shí)，且調(diào)質(zhì)淬火處理后精車熱軋輥工作面到規(guī)定尺寸；

終熱處理：在1010～1060℃的溫度下對(duì)熱軋輥進(jìn)行整體淬火處理，冷卻方式為噴水冷卻；以及，將熱軋輥進(jìn)行回火處理，回火溫度為500～550℃，然后空冷至室溫；回火完成后，按照所需尺寸對(duì)熱軋輥的各部位再次進(jìn)行精加工，得到該懸臂輥。

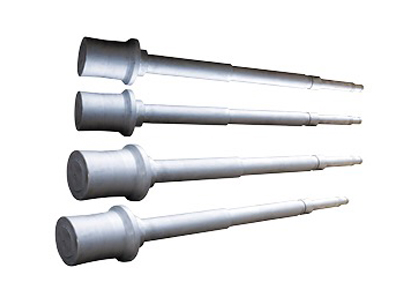

加熱爐懸臂輥
